02_Beginning

快速入门

本文档使用 SuperCom 的基础教程

版本：SuperCom-3.6

时间：2023-05-10

环境配置

运行环境

.NET FrameWork 4.7 点此下载

支持的系统

本软件在 Win10 X64 上通过测试，在虚拟机的 Win7 X64 和 Win8 X64 上测试通过，不支持 WIN XP

最低配置

硬件配置	参数
处理器	1千兆赫 (GHz) 或更快
内存	2GB 以上
硬盘	16GB 以上
显卡	DirectX 9 以上

软件启动

解压 SuperCom-3.6.zip 后，双击 SuperCom.exe

管理员模式打开则支持虚拟串口的模拟

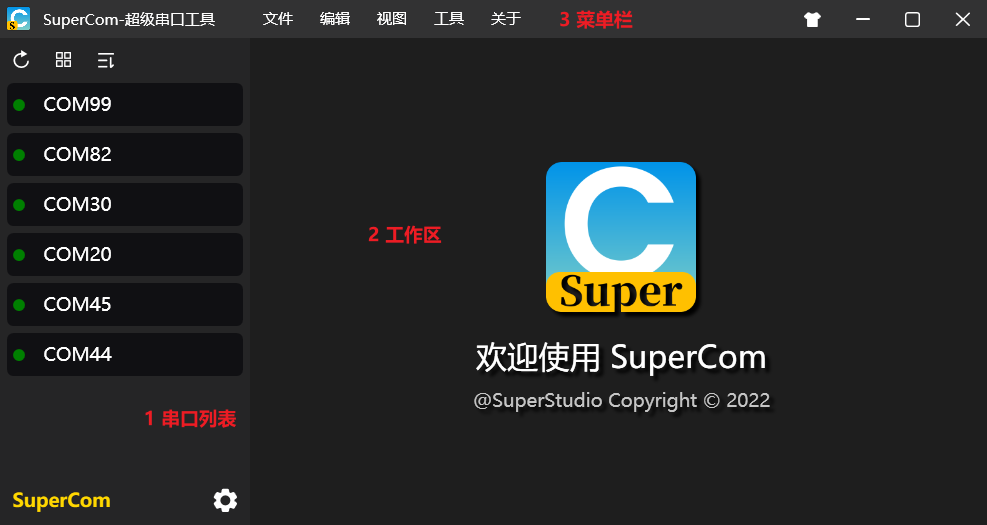

打开后，主界面如下显示

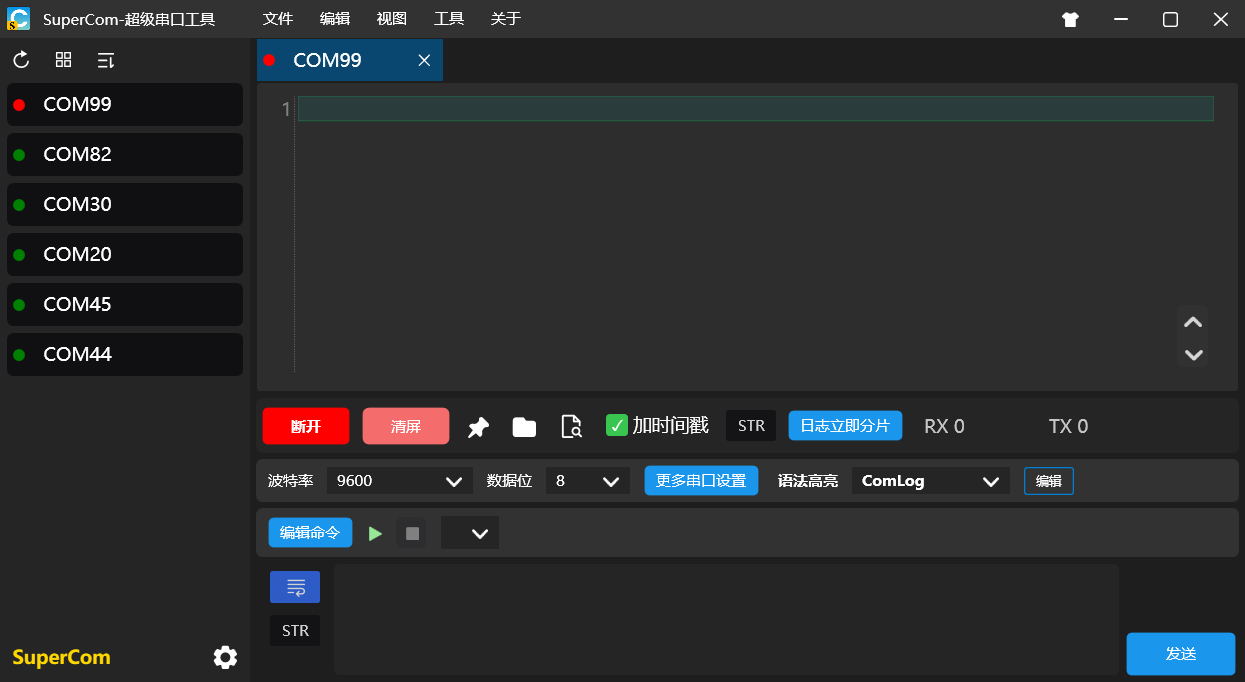

任意打开一个串口进行连接

关于串口工作区的功能及说明如下

功能	说明
断开/连接	断开或者连接串口，连接后自动保存日志
清屏	清除当前屏幕日志（本地硬盘的日志保存）
固定/滚屏	可以固定日志，不滚屏（日志依然在收集）
打开文件夹	打开日志所在文件目录
打开日志	使用默认程序打开日志文件
加时间戳	可在每条日志前添加时间时间戳
STR/HEX	切换字符串和 16 进制显示模式
日志立即分片	立即将日志保存到新的文件中
RX/TX	接收/发送的字符数

关于串口配置区的功能及说明如下

功能	说明
波特率	设置串口收发的波特率，默认 9600，可下拉点击添加，或者在设置-串口设置中新增
数据位	数据位，默认为 8
编码	默认 UTF8
Parity	奇偶校验，默认 None
StopBits	停止位，默认 One
DTR	默认关
RTS	默认关
读超时	默认 2000 ms
写超时	默认 1000 ms
握手	默认 None
忽略空字符	默认关
语法高亮	参考章节 <语法高亮>

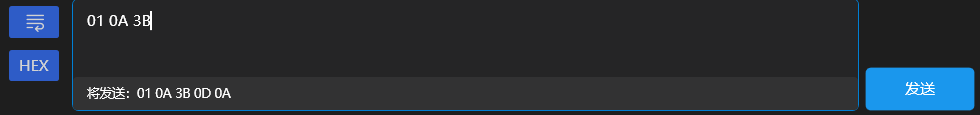

关于串口发送区的功能及说明如下

功能	说明
换行	发送时加回车换行（\r\n）
STR/HEX	切换字符串和 16 进制发送模式

命令编辑

SuperCom 支持保存自定义的命令，点击自动发送指令，循环发送指令

点击编辑命令按钮

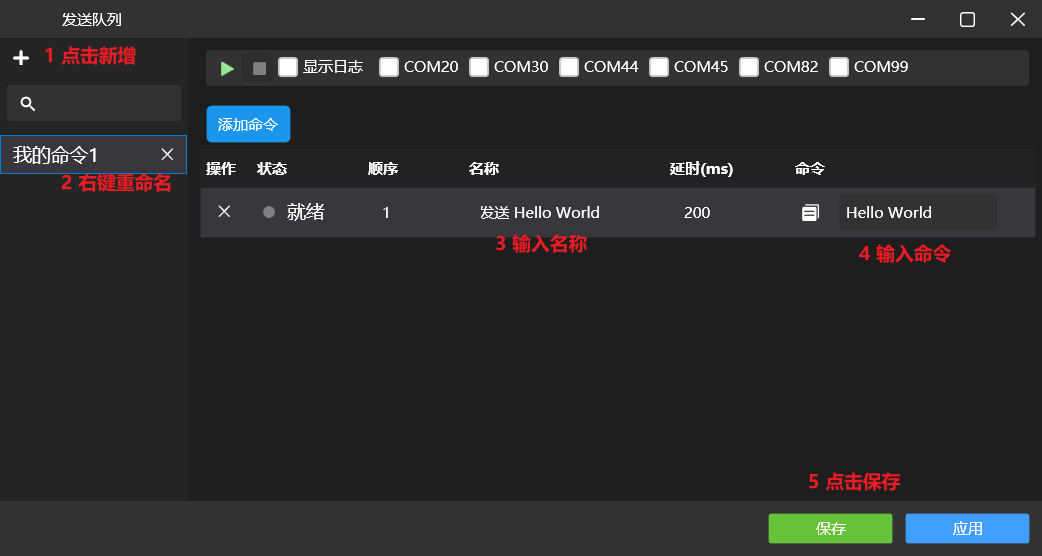

显示窗口如下

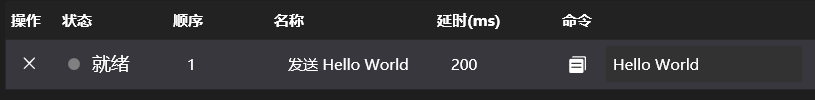

说明

• 添加命令后，勾选要发送的串口号，点击上述的运行三角形按钮，可以循环的向对应的串口发送命令

• 状态：就绪 (灰)、运行中 (黄)、完成 (绿)
• 顺序：决定运行的顺序，以及显示的顺序
• 名称：在主界面上显示的内容，不填则默认为 发送命令
• 延时：仅在循环发送中生效，发送完成后，暂停一段时间
• 命令：需要发送的串口命令，其发送字符串/16进制取决于串口发送区的发送模式

执行效果

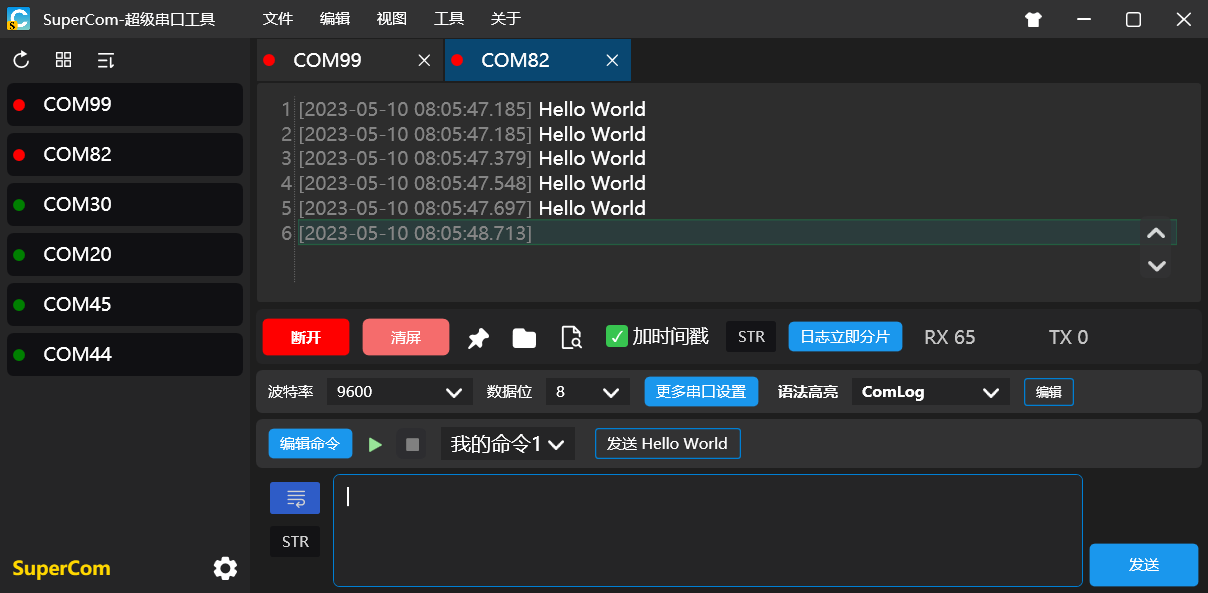

我们打开串口，点击发送/接收，效果如下
